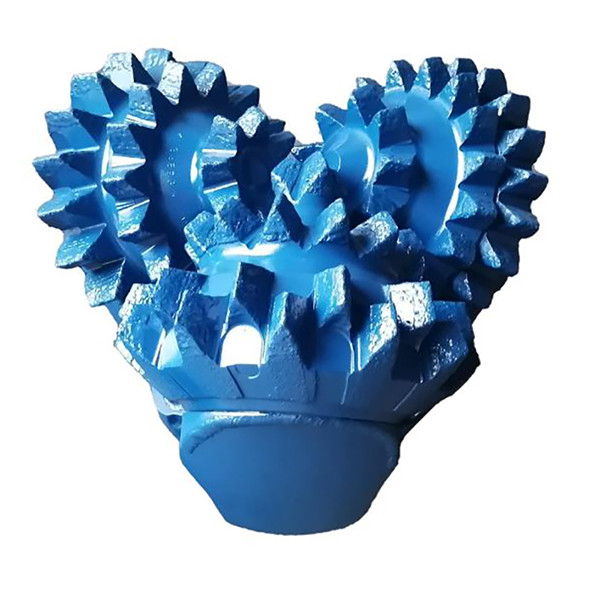

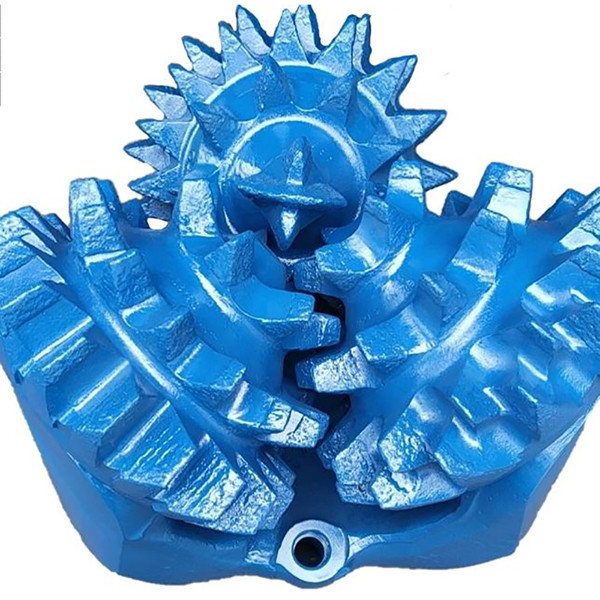

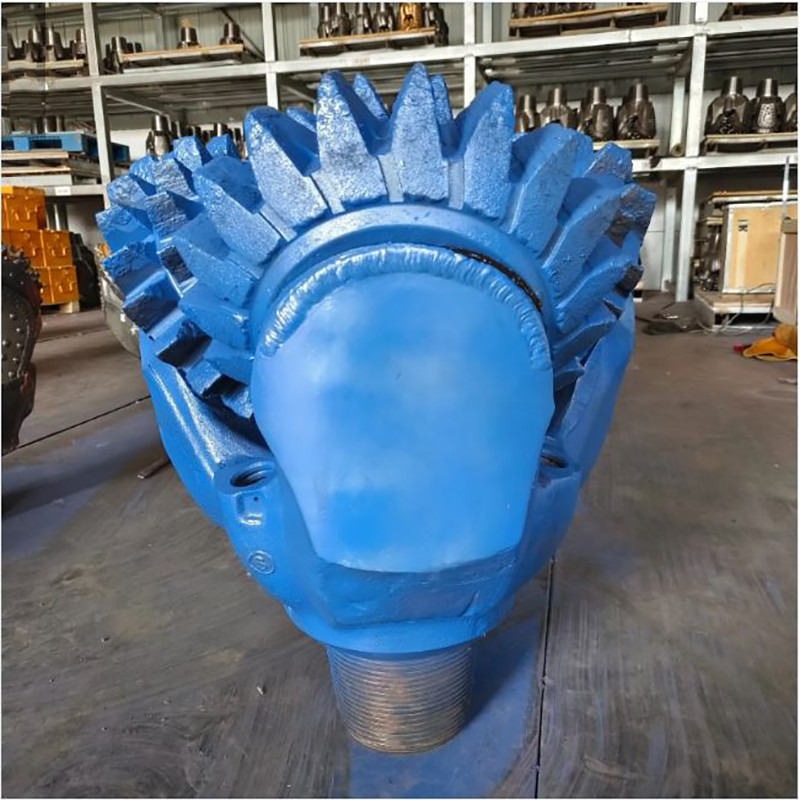

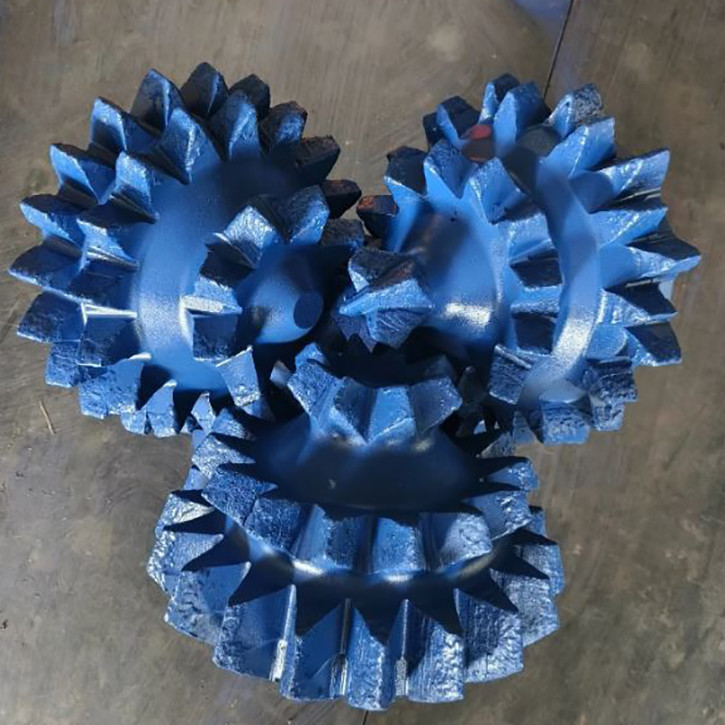

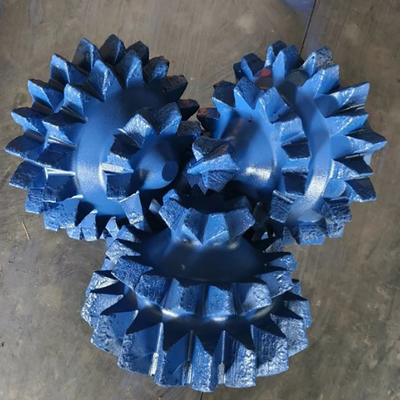

مته حفاری سه مخروطی 12-1/4 اینچ IADC 316 ابزار حفاری معدن با اتصال 6-5/8 API Reg

مته حفاری تریکون 12-1/4 اینچ IADC 316 ابزار حفاری معدن با اتصال Reg 6-5/8 API

توضیحات

مته تریکون یک جزء ضروری از مجموعه انتهای چاه است که در عملیات حفاری استفاده می شود. این مته مکانیکی از حرکت چرخشی و اصطکاک مکانیکی ایجاد شده توسط دندانه های خود برای از بین بردن سطح سنگ در حین حفاری استفاده می کند. هدف آن مهار انرژی از رشته حفاری دوار و تامین گل است و به طور موثر این نیرو را برای تسهیل عمیق شدن چاه اعمال می کند.

چگونه کیفیت مته تریکون را بدانیم؟

• گذرنامه کد IADC مته تریکون
• گزینه های دندانه فولادی و TCI مته تریکون
• درج های کاربید تنگستن اضافی در ردیف های پاشنه مته تریکون
• پوشش کاربید تنگستن روی بدنه های مخروطی مته تریکون
• درج های کاربید تنگستن با روکش الماس روی گیج مخروط ها مته تریکون
• درج های کاربید تنگستن روی دامن پاها مته تریکون
• نازل مرکزی اضافی برای تمیز کردن مخروط ها مته تریکون

ویژگی تریکون این است که آنها با گذرنامه خودشان به شرح زیر ارائه می شوند:

• مشخصات مخروط ها
• مهر کیفیت امضا شده توسط شخصی که مته را ساخته و بررسی کرده است
• پارامترهای حفاری توصیه شده برای به دست آوردن بهترین عملکرد از مته:
• وزن مته
• سرعت چرخش
• حجم شستشو

برنامه های کاربردی

• تحقیقات ژئوتکنیکی
• اکتشاف و کاوش معدن
• ابزار دقیق ژئوتکنیکی
• ژئوفیزیک

اینکه کدام نوع تریکون را انتخاب می کنید به زمین شناسی که در آن حفاری می کنید و قطر سوراخ حفاری بستگی دارد. انجمن بین المللی پیمانکاران حفاری (IADC) یک سیستم گام آسان برای انتخاب تریکون مناسب برای زمین شناسی شما با ویژگی های اضافی مانند محافظت از مته برای عمر تولید طولانی تر ایجاد کرده است.



انواع یاتاقان
در درجه اول سه نوع طراحی یاتاقان در مته های حفاری تریکون استفاده می شود:

• مته غلتکی یاتاقان باز استاندارد:
روی این مته ها مخروط ها آزادانه می چرخند. این نوع مته دارای یک ردیف جلویی از بلبرینگ های ساچمه ای و یک ردیف پشتی از بلبرینگ های غلتکی است.
• مته های غلتکی یاتاقان آب بندی شده
این مته ها دارای یک مهر و موم O-Ring با مخزن گریس برای خنک کردن یاتاقان هستند. مهر و موم به عنوان مانعی در برابر گل و لای و برش ها برای محافظت از یاتاقان ها عمل می کند
• مته های غلتکی یاتاقان ژورنال
این مته ها کاملاً با روغن/گریس خنک می شوند و دارای یاتاقان های بینی، مهر و موم O-Ring و یک مسیر برای حداکثر عملکرد هستند.


کدهای IADC

کدهای IADC توصیف نوع مته سنگی مورد نیاز را آسان تر می کند.
سه رقم اول مته را با توجه به سازند طراحی شده برای حفاری و طراحی یاتاقان/مهر و موم استفاده شده طبقه بندی می کند.
1، 2 و 3 تعیین می کنندمته های دندانه فولادیبا 1 برای سازندهای نرم، 2 برای متوسط ​​و 3 برای سازندهای سخت.
کدهای 4، 5، 6، 7 و 8 تعیین می کنندمته های درج کاربید تنگستنبرای سختی های مختلف سازند با 4 نرم ترین و 8 سخت ترین


انواع سازند
موارد زیر سازند معمولی و مرجع IADC آن را نشان می دهد
1 و 4 سازندهای نرم با لایه های چسبنده و مقاومت فشاری کم، مانند خاک رس، مارن.

1 و 4 سازندهای نرم با مقاومت فشاری کم مانند مارن، نمک، انیدریت و شیل.

5 سازندهای نرم تا متوسط ​​با مقاومت فشاری کم و لایه های سخت، مانند ماسه، شیل و گچ.

2 یا 6 سازندهای متراکم متوسط ​​تا سخت با مقاومت فشاری بالا تا بسیار بالا، اما با لایه های غیر ساینده یا کوچک ساینده، مانند شیل، سنگ لای، ماسه سنگ، سنگ آهک، دولومیت و انیدریت.

3 یا 7 سازندهای سخت و متراکم با مقاومت فشاری بسیار بالا و برخی از لایه های ساینده، مانند سیلتستون، ماسه سنگ و سنگ لای.

8 سازندهای بسیار سخت و ساینده مانند کوارتزیت و سنگ آتشفشانی.


کدهای IADC - ارقام سه رقم اول مته را با توجه به سازند طراحی شده برای حفاری و طراحی یاتاقان/مهر و موم استفاده شده طبقه بندی می کند.

رقم اول1، 2 و 3 تعیین می کنندمته های دندانه فولادیبا 1 برای سازندهای نرم، 2 برای متوسط ​​و 3 برای سازندهای سخت.
4، 5، 6، 7 و 8 تعیین می کنندکاربید تنگستندرج مته برای سختی های مختلف سازند با 4 نرم ترین و 8 سخت ترین.

رقم دوم1، 2، 3 و 4 تجزیه بیشتر ازتشکیلبا 1 نرم ترین و 4 سخت ترین.

رقم سوماین رقم مته را با توجه بهنوع یاتاقان/مهر و مومبه شرح زیر طبقه بندی می کند:
مته غلتکی یاتاقان باز استاندارد مته غلتکی یاتاقان باز استاندارد،
مته غلتکی یاتاقان باز استاندارد خنک شونده با هوا با محافظ گیج که به عنوان درج های کاربید در پاشنه مخروط تعریف می شود مته غلتکی یاتاقان آب بندی شده مته غلتکی یاتاقان آب بندی شده با محافظ گیج مته غلتکی یاتاقان ژورنال آب بندی شده مته غلتکی یاتاقان ژورنال آب بندی شده با محافظ گیج.

رقم چهارمکدهای حروف زیر در موقعیت رقم چهارم برای نشان دادن استفاده می شوندویژگی های اضافی: A. کاربرد هوا R. جوش های تقویت شده C. جت مرکزی S. دندانه فولادی استاندارد D. کنترل انحراف X. درج قلم E. جت توسعه یافته Y. درج مخروطی G. محافظت اضافی از گیج Z. شکل درج دیگر J. انحراف جت
