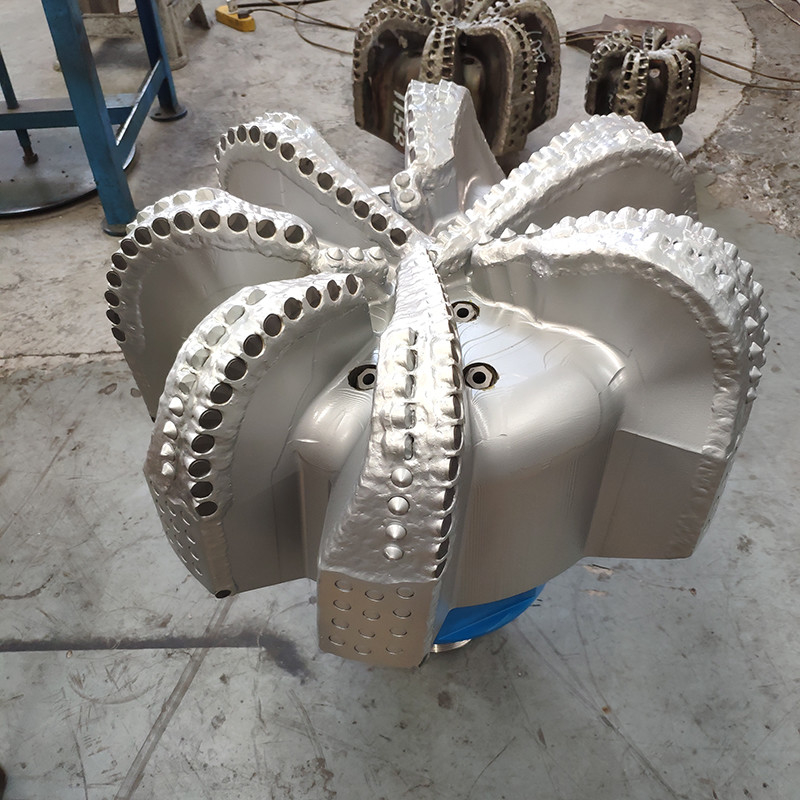

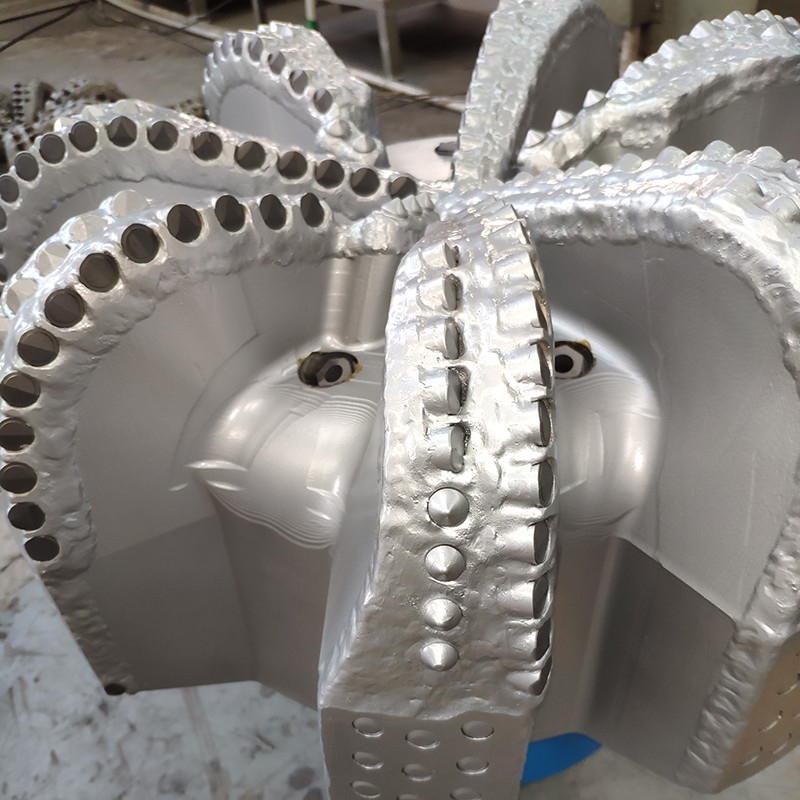

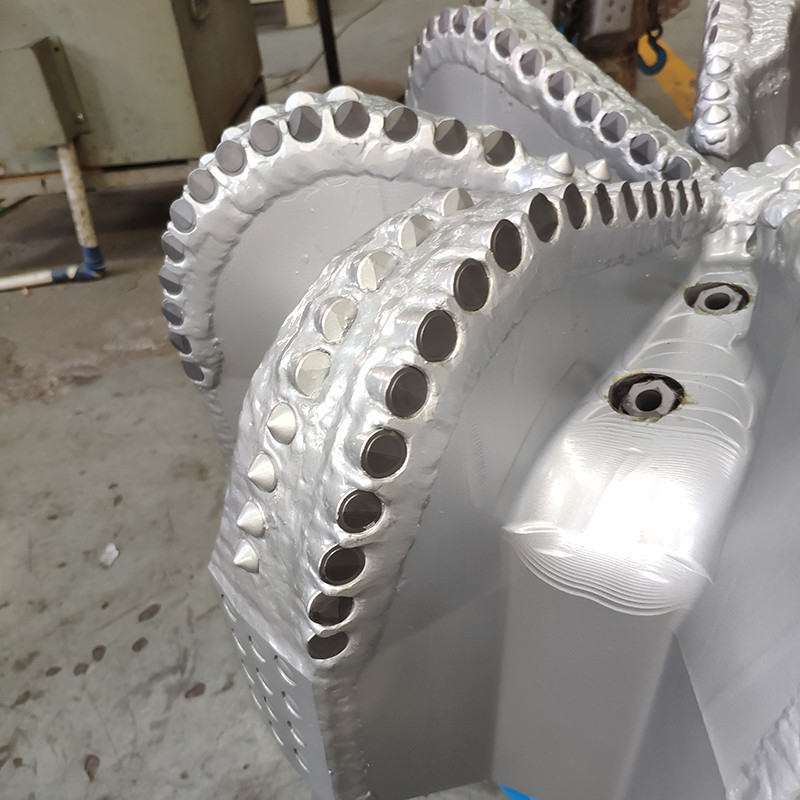

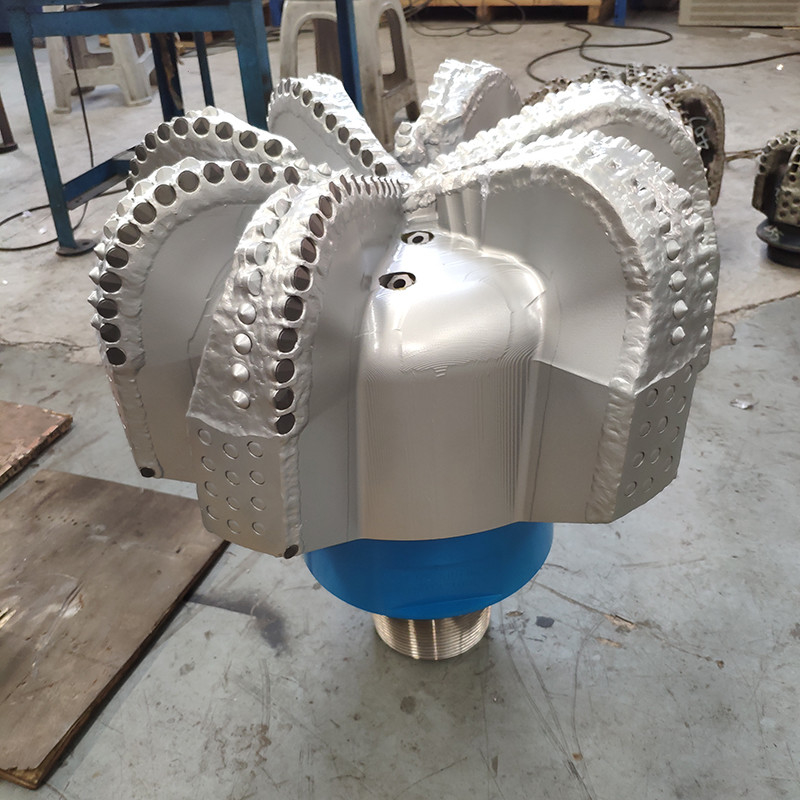

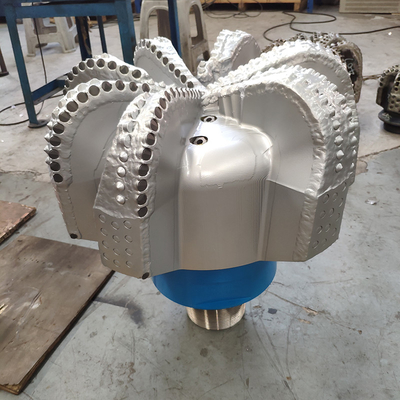

PDC Diamond Bit 22 Inch 7 Blades PDC Bit ابزار حفاری میدان نفتی

PDC Diamond Bit 22 Inch 7 Blades PDC Bit ابزار حفاری میدان نفتی

1. توضیحات:

PDC (Polycrystalline Diamond Compact/Composite) ، ابزار بسیار کارآمد است که برای حفاری از طریق تشکیلات سنگی رسوب شده مانند شیل، سنگ شن، دولومیت، سنگ آهک،و بیشتراین سوراخ ها از یک عمل برش، خراش یا تراش برای نفوذ موثر به تشکیلات سنگی استفاده می کنند.

قطعات PDC که به خاطر سفتی استثنایی خود شناخته شده اند، در میان سایر مواد ابزار الماس برجسته هستند.آنها با ترکیب لایه های الماس پلی کریستالی (الماس مصنوعی) با یک بستر کاربید در شرایط درجه حرارت و فشار بالا تولید می شونداین فرآیند دوام و قابلیت اطمینان آنها را در کاربردهای حفاری سخت تضمین می کند.

بر اساس انجمن بین المللی پیمانکاران حفاری (IADC) ، طبقه بندی بیت قطع ثابت متشکل از چهار کاراکتر است که نشان می دهد:

• مواد بدن PDC Bit
• تراکم PDC Bit Cutter
• اندازه یا نوع PDC Bit Cutter
• پروفایل بیت PDC

تمام قطعات حفاری PDC ما برای استاندارد API مناسب هستند و در صنعت حفاری استفاده می شوند.

دريل هاي PDC سايز 3~22 اينچ با 3~9 بليد در دسترس هستند و برشگر هاي مختلف طبق بودجه شما اختياري هستند.

2مشخصات:

3. PDC قطعه پروفایل

4، PDCدستگاه های برش قطعات حفاری

قطعات کامپوزیت الماس پلی کریستال (PDC) نقطه اصلی تماس برای یک سوراخ هستند. سوراخ های PDC عمدتاً با برش سنگ را از بین می برند.

دستگاه های برش PDC در معرض گرمایش و خنک سازی بسیار زیاد در چاه قرار دارند، محیطی بسیار چالش برانگیز.

برش های PDC که تخریب حرارتی کمتری دارند و ثبات حرارتی بیشتری دارند، به طور کلی به ROP بالاتر و مقاومت در برابر فرسایش افزایش می یابند. بنابراین، بهینه سازی برش مهم است.

با توجه به API، اندازه برش به شرح زیر است:

1 نشان دهنده برش PDC با قطر > 24 mm است.

2 نشان دهنده قطعات قطر 14 تا 24 میلی متر است.

3 نشان دهنده قطعات PDC < 14 اما > 8 میلی متر است. 4 برای قطعات < 8 میلی متر استفاده می شود.

5. نوزل های PDC دریل بیت

نوزل های حفاری به تمیز کردن منطقه برش و خنک کردن برش های کامپوزیت الماس پلی کریستال (PDC) کمک می کنند.

قرار دادن موثر این نوزل ها همراه با زاویه ای که در آن قرار گرفته اند نقش مهمی در عملکرد کارآمد دریل بازی می کند.

کانال های مایع همچنین به جای نوزل برای بهبود پاکسازی شاخه ها کمک می کنند.

6قطعات PDC از فولاد

بدن فولادی PDC Bit مخالف بدن ماتریس است. می تواند از تحمل بار ضربه های بالا، اما نرم تر و فاقد ویژگی های محافظ است.قدرت و انعطاف پذیری فولاد باعث می شود که بدن های فولادی مقاومت بالایی در برابر ضربه داشته باشند.اجسام فولادی خیلی قوی تر از اجسام ماتریس هستند.

یکی از ویژگی های مفید قطعات فولادی این است که می توان آنها را به راحتی چندین بار بازسازی کرد زیرا برش های فرسوده یا آسیب دیده می توانند به راحتی جایگزین شوند.این یک مزیت خاص برای اپراتورها در محیط های حفاری کم هزینه است.

قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتبنابراین بیت قادر به کار با سرعت چرخش بالاتر به طور موثر در تشکیلات تثبیت شده است.
