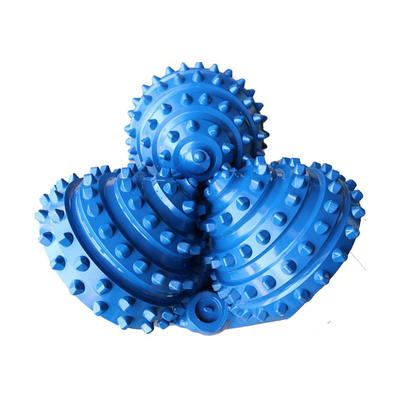

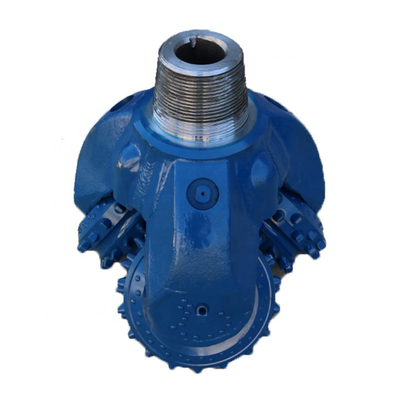

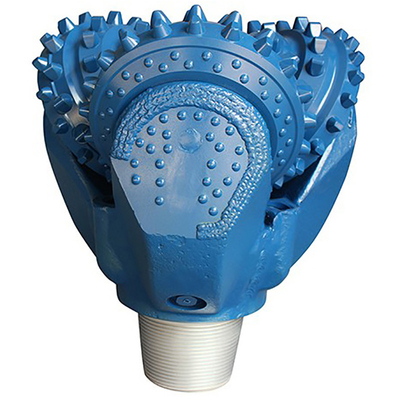

قطعه حفاری سه مخروط 22 اینچ IADC 545 از ابزار حفاری API

قطعه حفاری سه مخروط 22 اینچی IADC 545 از ابزار حفاری API

توضیحات

یک تریکون بیت یک جزء ضروری از مجموعه سوراخ پایین است که در عملیات حفاری استفاده می شود.این سوراخ مکانیکی از حرکت چرخش و اصطکاک مکانیکی تولید شده توسط دندان های خود را برای حذف سطح سنگ در طول حفاری استفاده می کندهدف از آن استفاده از انرژی از رشته چرخش حفاری و منبع گل است، به طور موثر استفاده از این نیروی برای تسهیل عمق چاه.

مشخصات قطعه حفاری PDC:

از کجا ميدونم که يه تريكون کيفيت داره ؟

• پاسپورت کد IADC تریکون بیت
• گزینه های دندان های Tricone Bit TCI & Steel
• Tricone Bit ورودی های اضافی از کاربید ولفستم در ردیف های پاشنه
• پوشش کربید وولفستم بر روی بدن مخروطی
• Tricone Bit ورودی های کربید وولفستم با پوشش الماس بر روی اندازه مخروط
• داخل های کاربید ولتفستم تریکون بایت در دم لباس پا
• تریکون بیت نوزل مرکزی اضافی برای تمیز کردن مخروط

ویژگی تریکون این است که آنها با گذرنامه خود به عنوان زیر می آیند:

• مشخصات مخروط ها
• مهر کیفیت امضا شده توسط شخصی که قطعه را ساخته و بررسی کرده است
• پارامترهای حفاری توصیه شده برای به دست آوردن بهترین عملکرد از قطعه:
• وزن کمی
• سرعت چرخش
• حجم شستشو

درخواست ها

• تحقیقات ژئوتکنولوژیک
• اکتشافات معدن و اکتشافات
• تجهیزات ژئوتکنولوژیک
• ژئوفیزیک

نوع تریکون که انتخاب می کنید بستگی به زمین شناسی که در آن حفاری می کنید و قطر حفاری که در آن حفاری می کنید دارد. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.




انواع محموله های تریکون:
اساساً سه نوع از طرح های لاغری که در قطعات حفاری تریکون استفاده می شود وجود دارد:

• استانداردهای باز لوله ای:
در این قطعات مخروط ها به طور آزاد می چرخند. این نوع قطعات دارای یک ردیف جلو از حلقه های توپ و یک ردیف عقب از حلقه های رول است.
• قطعات رولر های محموله بسته شده
این قطعات دارای یک مهر O-Ring با مخزن چربی برای خنک کردن بیئر هستند. مهر و موم ها به عنوان یک مانع در برابر گل و برش برای محافظت از بیئرها عمل می کنند
• قطعات رولر پرتگاهی
این قطعات به شدت روغن / روغن با نخل لوله کشی، مهر O-Ring و یک مسابقه برای حداکثر عملکرد خنک شده اند.


کد های IADC

کد های IADC توصیف نوع سنگ مورد نیاز را آسان تر می کنند.
سه رقم اول بر اساس شکل که برای حفاری طراحی شده و طراحی بیئر/پوش استفاده شده طبقه بندی می شود.
1، 2 و 3 تعیینقطعات دندان فولادیبا 1 برای نرم، 2 برای متوسط و 3 برای تشکیلات سخت.
کد های 4، 5، 6، 7 و 8قطعات ورودی کاربید تونگستینبرای سخت بودن شکل گیری متفاوت با 4 نرم ترین و 8 سخت ترین


انواع تشکیلات
در زیر شکل گیری معمولی و مرجع IADC آن نشان داده شده است
1 و 4 تشکیلات نرم با لایه های چسبناک و مقاومت فشاری کم، مانند گل، مارلز.

1 و 4 تشکیلات نرم با مقاومت فشاری کم مانند مارل، نمک، آنیدریت و شیل.

5 تشکیلات نرم تا متوسط با قدرت فشرده سازی پایین و با لایه های سخت مانند شن، شیل و گچ متقابل.

2 یا 6 تشکیلات متوسطه تا سخت متراکم با مقاومت فشنی بالا تا بسیار بالا، اما با لایه های غیر خیس کننده یا خیس کننده کوچک، مانند شیل، سنگ گل، سنگ شن و ماسه، سنگ آهک،دولومیت و آنیدریت.

3 یا 7 تشکیلات سخت و متراکم با مقاومت فشنی بسیار بالا و برخی از لایه های خیس مانند سنگ آهک، سنگ شن و سنگ گل.

۸- سنگ های بسیار سخت و خیس مانند کوارتزیت و سنگ های آتشفشانی.


کد های IADC- ارقام سه رقم اول بر اساس شکل حفاری و طراحی لوله / مهر و موم مورد استفاده طبقه بندی می شود.

اولین رقم1، 2 و 3 تعیینقطعات دندان فولادیبا 1 برای نرم، 2 برای متوسط و 3 برای تشکیلات سخت.
4، 5، 6، 7 و 8کاربید تونگستینBITS را برای سخت بودن شکل گیری متفاوت وارد کنید که 4 نرم ترین و 8 سخت ترین است.

رقم دوم1، 2، 3 و 4 تجزیه و تحلیل بیشتری ازشکل گیریبا 1 نرم ترین و 4 سخت ترین.

سومين رقماین رقم بت را بر اساسنوع لگن/سطحبه شرح زیر:
یک قطعه رول باز استاندارد یک قطعه رول باز استاندارد
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

رقم چهارمکد های حروف زیر در موقعیت چهارم رقم برای نشان دادن استفاده می شود:ویژگی های اضافی: A. کاربرد هوا R. جوش های تقویت شده C. جت مرکزی S. دندان فولادی استاندارد D. کنترل انحراف X. ورودی شیل E. جت گسترده Y. ورودی مخروطی G. حفاظت از گج اضافی Z. شکل ورودی دیگر J.انحراف جت
