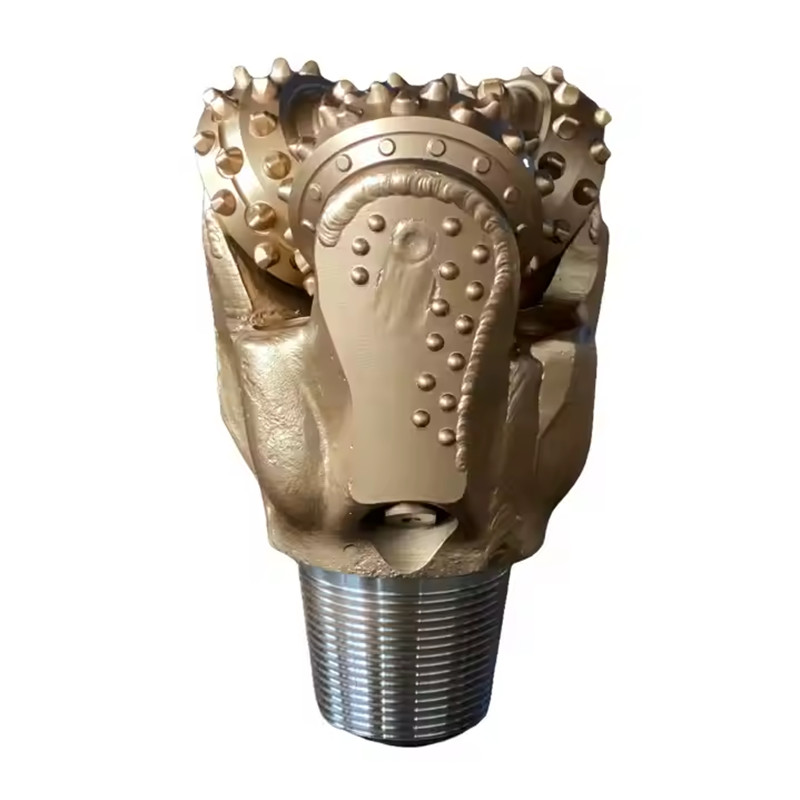

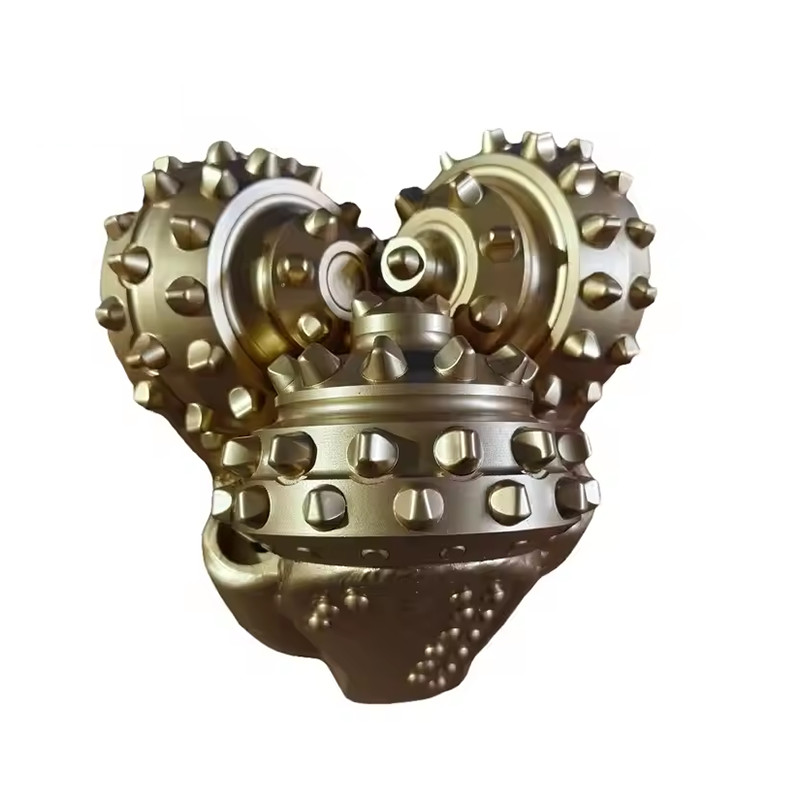

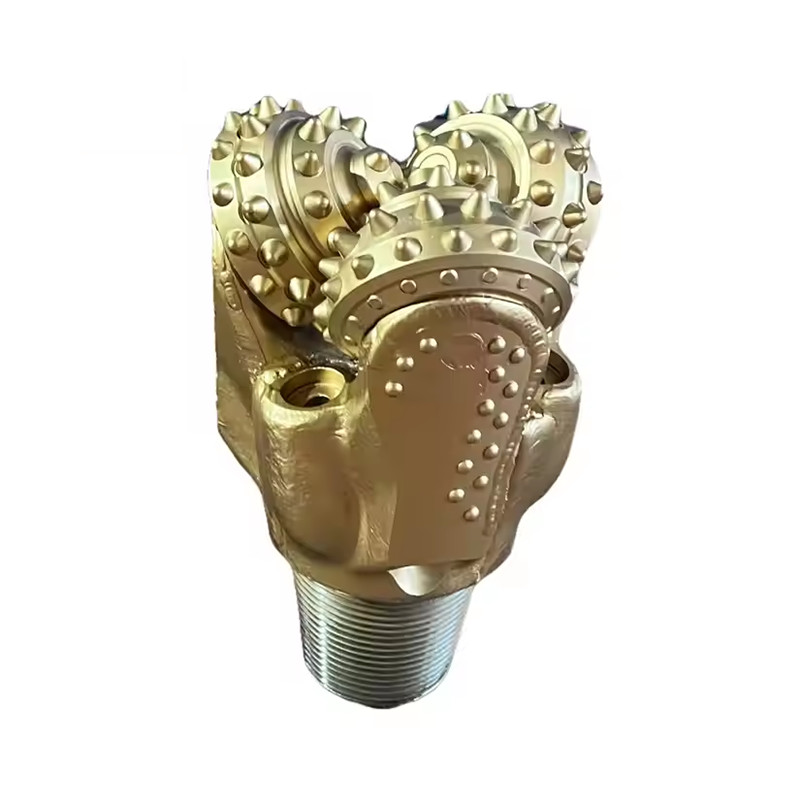

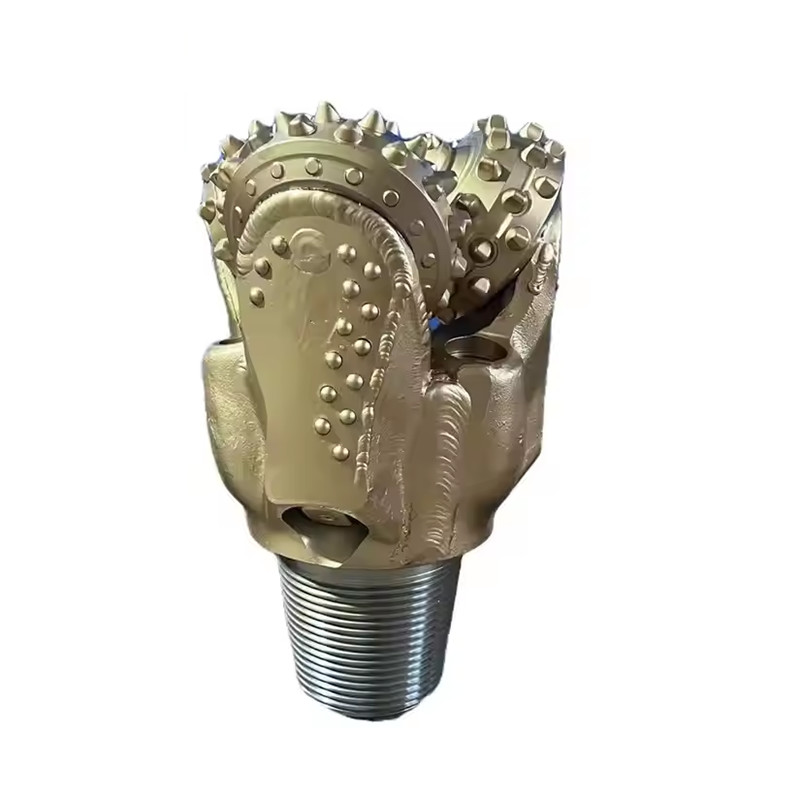

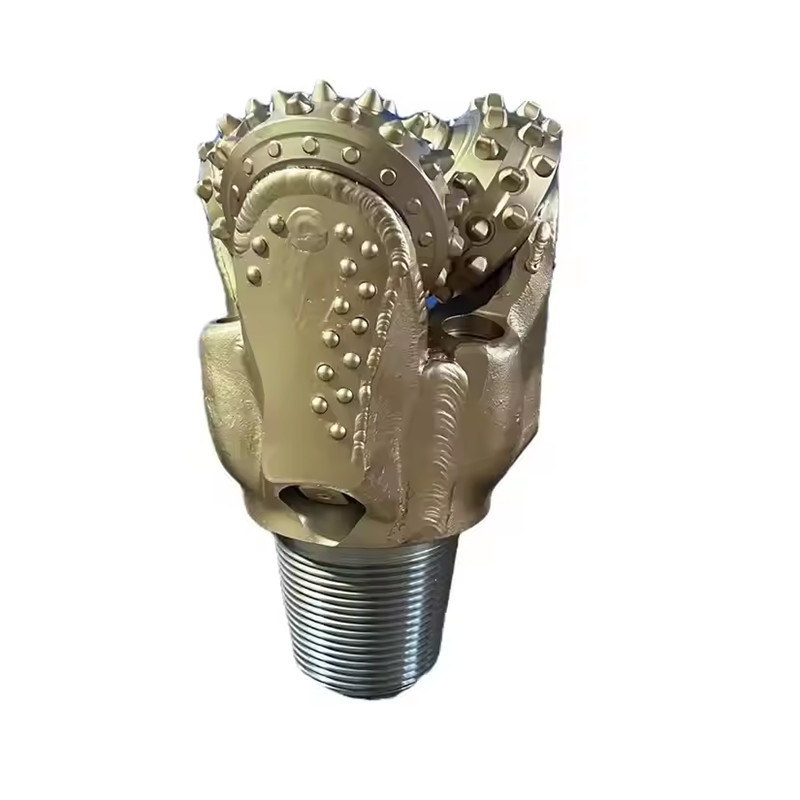

مته غلتکی سه مخروطی نفت گاز حفاری آب مته مخروطی غلتکی

توضیحات

مته سه‌کله (Tricone bit) یک جزء ضروری از مجموعه پایین چاه است که در عملیات حفاری استفاده می‌شود. این مته مکانیکی از حرکت دورانی و اصطکاک مکانیکی ایجاد شده توسط دندانه‌های خود برای برداشتن سطح سنگ در حین حفاری استفاده می‌کند. هدف آن مهار انرژی حاصل از رشته مته در حال چرخش و تامین گل، و اعمال موثر این نیرو برای تسهیل عمیق‌تر شدن چاه است.

مشخصات :

کاربردها

• بررسی زمین‌شناسی
• اکتشاف و کاوش معدن
• ابزار دقیق زمین‌شناسی
• ژئوفیزیک

نوع مته سه‌کله‌ای که انتخاب می‌کنید به زمین‌شناسی که در آن حفاری می‌کنید و قطر گمانه‌ای که حفاری می‌کنید بستگی دارد. انجمن بین‌المللی پیمانکاران حفاری (IADC) یک سیستم گام به گام آسان برای انتخاب مته سه‌کله مناسب برای زمین‌شناسی شما با ویژگی‌های اضافی مانند محافظت از مته برای عمر تولید طولانی‌تر توسعه داده است.

انواع بلبرینگ
به طور عمده سه نوع طراحی بلبرینگ در مته‌های حفاری سه‌کله استفاده می‌شود:

• مته غلتکی با بلبرینگ باز استاندارد:
در این مته‌ها، مخروط‌ها آزادانه می‌چرخند. این نوع مته دارای یک ردیف جلویی از بلبرینگ‌های توپی و یک ردیف پشتی از بلبرینگ‌های غلتکی است.
• مته‌های غلتکی با بلبرینگ آب‌بندی شده
این مته‌ها دارای یک آب‌بند اورینگ با مخزن گریس برای خنک‌کاری بلبرینگ هستند. آب‌بندها به عنوان مانعی در برابر گل و خرده‌سنگ‌ها برای محافظت از بلبرینگ‌ها عمل می‌کنند.
• مته‌های غلتکی با بلبرینگ ژورنال
این مته‌ها کاملاً با خنک‌کاری روغن/گریس با بلبرینگ‌های نوک، آب‌بند اورینگ و یک ریل برای حداکثر عملکرد هستند.


کدهای IADC

کدهای IADC توصیف نوع مته سنگی مورد نیاز را آسان‌تر می‌کنند.
سه رقم اول مته را بر اساس سازندی که برای حفاری آن طراحی شده و طراحی بلبرینگ/آب‌بندی استفاده شده طبقه‌بندی می‌کنند.
۱، ۲ و ۳ نشان‌دهندهمته‌های دندانه فولادی با ۱ برای سازندهای نرم، ۲ برای متوسط و ۳ برای سخت.
کدهای ۴، ۵، ۶، ۷ و ۸ نشان‌دهندهمته‌های کاربید تنگستن برای سختی‌های مختلف سازند با ۴ نرم‌ترین و ۸ سخت‌ترین.


انواع سازند
در زیر سازندهای معمول و مرجع IADC آنها آورده شده است
۱ و ۴ سازندهای نرم با لایه‌های چسبنده و مقاومت فشاری کم، مانند رس، مارن.

۱ و ۴ سازندهای نرم با مقاومت فشاری کم مانند مارن، نمک، انیدریت و شیل.

۵ سازندهای نرم تا متوسط با مقاومت فشاری کم و لایه‌های سخت بینابینی، مانند ماسه‌ها، شیل و گچ.

۲ یا ۶ سازندهای متراکم متوسط تا سخت با مقاومت فشاری بالا تا بسیار بالا، اما با لایه‌های غیر ساینده یا با سایش کم، مانند شیل‌ها، سنگ گل، ماسه‌سنگ، سنگ آهک، دولومیت و انیدریت.

۳ یا ۷ سازندهای سخت و متراکم با مقاومت فشاری بسیار بالا و برخی لایه‌های ساینده، مانند سیلت استون، ماسه‌سنگ و سنگ گل.

۸ سازندهای بسیار سخت و ساینده مانند کوارتزیت و سنگ‌های آتشفشانی.


کدهای IADC - ارقام سه رقم اول مته را بر اساس سازندی که برای حفاری آن طراحی شده و طراحی بلبرینگ/آب‌بندی استفاده شده طبقه‌بندی می‌کنند.

رقم اول ۱، ۲ و ۳ نشان‌دهندهمته‌های دندانه فولادی با ۱ برای سازندهای نرم، ۲ برای متوسط و ۳ برای سخت.
۴، ۵، ۶، ۷ و ۸ نشان‌دهندهکاربید تنگستن مته‌های اینسرت برای سختی‌های مختلف سازند با ۴ نرم‌ترین و ۸ سخت‌ترین.

رقم دوم ۱، ۲، ۳ و ۴ تجزیه و تحلیل بیشتر ازسازند با ۱ نرم‌ترین و ۴ سخت‌ترین.

رقم سوم این رقم مته را بر اساسنوع بلبرینگ/آب‌بندی به شرح زیر طبقه‌بندی می‌کند:
مته غلتکی با بلبرینگ باز استاندارد مته غلتکی با بلبرینگ باز استاندارد،
خنک شونده با هوا مته غلتکی با بلبرینگ باز استاندارد با محافظت از گِیج که به عنوان اینسرت‌های کاربید در پاشنه مخروط تعریف می‌شود مته غلتکی با بلبرینگ آب‌بندی شده مته غلتکی با بلبرینگ آب‌بندی شده با محافظت از گِیج مته ژورنال با بلبرینگ آب‌بندی شده مته ژورنال با بلبرینگ آب‌بندی شده با محافظت از گِیج.

رقم چهارم کدهای حرفی زیر در موقعیت رقم چهارم برای نشان دادنویژگی‌های اضافی استفاده می‌شوند: A. کاربرد هوایی R. جوش‌های تقویت شده C. نازل مرکزی S. دندانه فولادی استاندارد D. کنترل انحراف X. اینسرت اسکنه E. نازل توسعه یافته Y. اینسرت مخروطی G. محافظت اضافی گِیج Z. شکل اینسرت دیگر J. انحراف نازل
