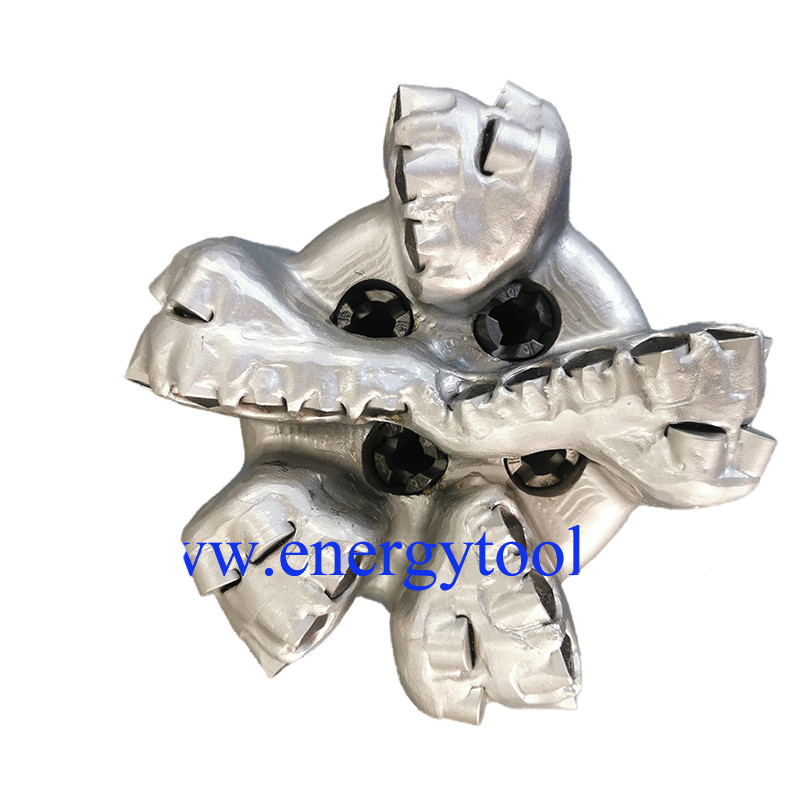

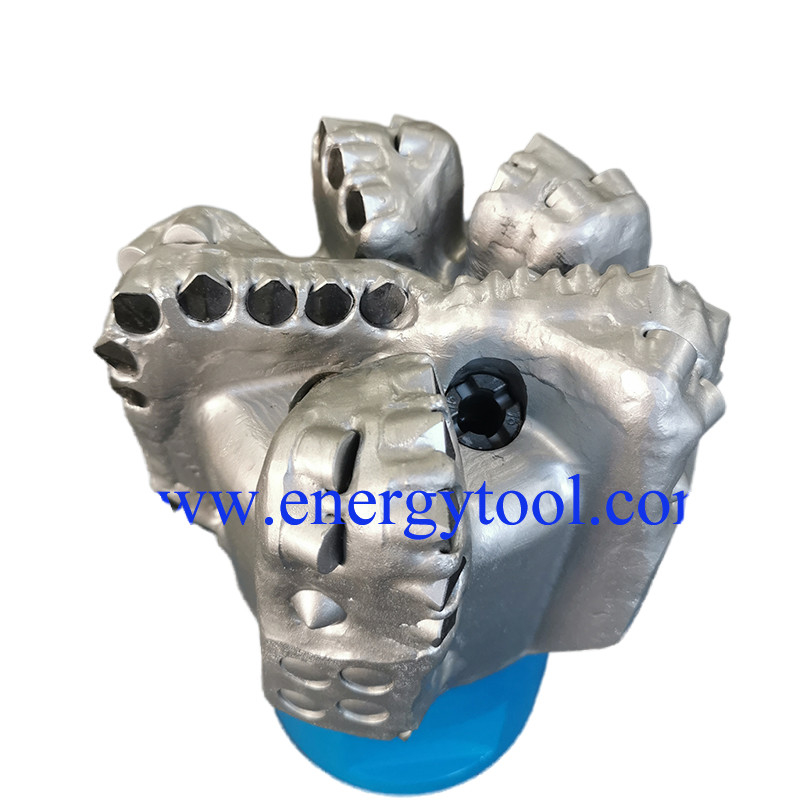

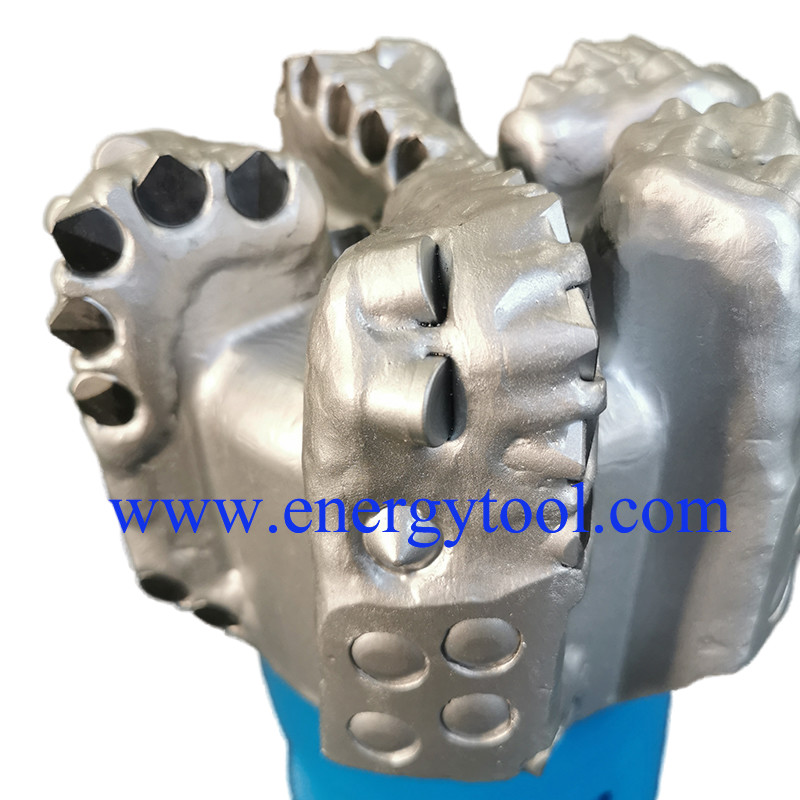

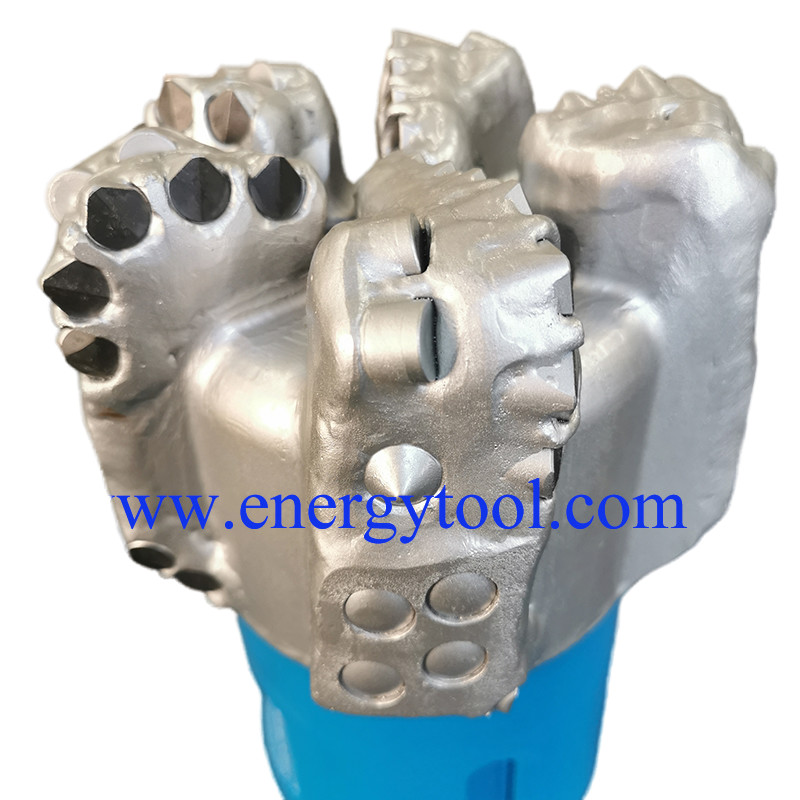

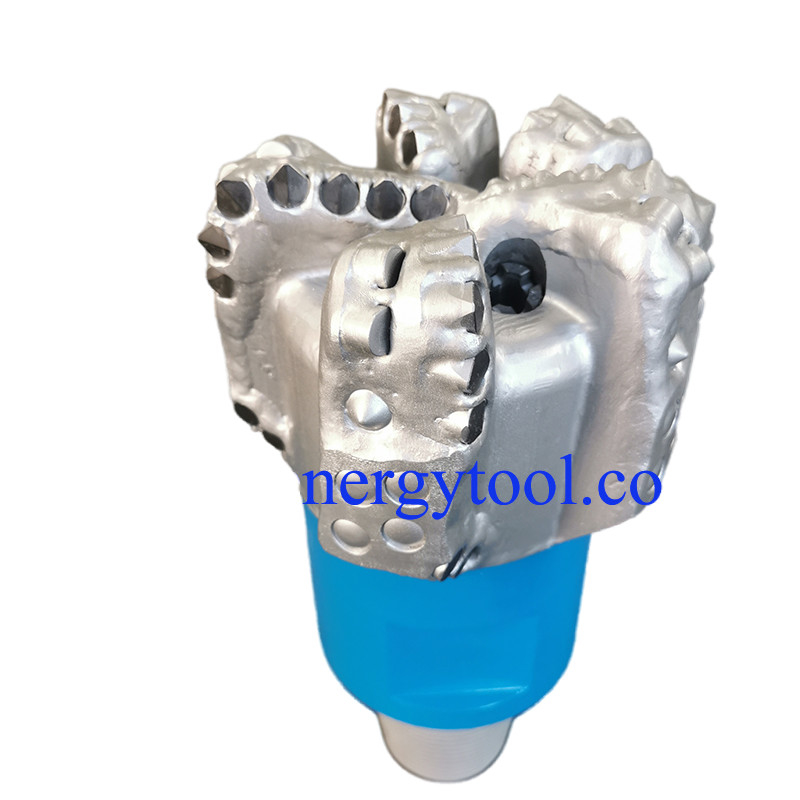

API فولاد بدن مشخصات ابزار حفاری PDC سنگ سخت بیت میدان نفتی

API Spec ابزار حفاری PDC سنگ سخت بیت میدان نفتی

1، سوراخ PDC اختصاری برای قطعه کامپکت الماس پلی کریستال است.

نام دیگر برای سوراخ PDC قطعه الماس است.

2، بیت های PDC در اندازه های مختلف ، تعداد تیغه ها و اندازه برش ارائه می شوند.

3بر اساس مواد تولید، سوراخ های PDC را می توان به دو نوع زیر تقسیم کرد:

بيت PDC بدن ماتريسي:این نوع قطعه PDC الماس از پودر کاربید ولتفرمن ساخته شده است و حفاظت از اندازه گیری TSP است.

قطعه PDC بدن فولادی:با فولاد درمان حرارتی AISI 4145H (فولاد استاندارد آمریکا ) ، قطعه PDC بدن فولادی می تواند برای جیب ها، تیغه ها، نوزل های آسیاب ماشین آلات CNC با کیفیت بالا استفاده شود.

طبقه بندی قطعات حفاری PDC بر اساس کاربردها:

صنعت معدن

برخی از بیت های PDC 3 تیغه ای که عمدتاً برای صنعت معدن در استرالیا و روسیه استفاده می شوند ، شکل گیری بسیار نرم است. انتخاب یک بیت PDC با بدن فولادی می تواند برخی از هزینه های حفاری را صرفه جویی کند.

حفاری چاه آب

با داشتن ROP بالاتر، قطعات حفاری PDC الماس نیز به طور گسترده ای به عنوان قطعات حفاری چاه آب برای حفاری زمین گرم استفاده می شود.

حفاری نفت و گاز

- این قطعه در حفاری نفت و گاز به طور گسترده استفاده می شود. عوامل هیدرولیکی در حین حفاری بسیار مهم هستند.

- بت های PDC در مناطقی استفاده شده اند که قبلاً در دسترس نبودند، مانند شکلات سخت تر، خیس تر و متغیرتر.

- قطعه PDC الماس عمدتا از بدن قطعه، دندان های برش، نوزل، حفاظت از اندازه گیری و اتصال رشته API تشکیل شده است.

دستگاه های برش

نقطه تماس اصلی یک سوراخ، برش های PDC آن است که از کامپوزیت الماس پلی کریستال (PDC) ساخته شده است.
قطعات PDC در حذف موثر سنگ با برش از طریق آن برجسته هستند.
در محیط های چالش برانگیز کار می کنند، برش PDC در چاه گرم و خنک شدن مکرر تجربه می کنند.
برای به حداکثر رساندن عملکرد، برش های PDC با ثبات حرارتی برتر و حداقل تخریب حرارتی ترجیح داده می شوند.
این برش های بهینه شده نشان دهنده نرخ نفوذ بالاتر (ROP) و مقاومت بیشتر در برابر لباس است.

فنجان ها
فنجان های حفاری نقش مهمی در حفظ دمای برش های PDC و تمیز کردن منطقه برش دارند.
با نگه داشتن قطعات PDC خنک، نوزل ها به طول عمر و عملکرد آنها کمک می کنند.
موقعیت و زاویه این نوزل ها تاثیر قابل توجهی بر اثربخشی سوراخ دارد. نوزل های به درستی قرار داده شده باعث خنک سازی کارآمد می شوند و به جلوگیری از مشکلات مربوط به گرما کمک می کنند.
علاوه بر این، ترتیب استراتژیک کانال های مایع، همراه با محل نوزل، حذف بهتر برش ها را در طول عملیات حفاری تسهیل می کند.

​​
