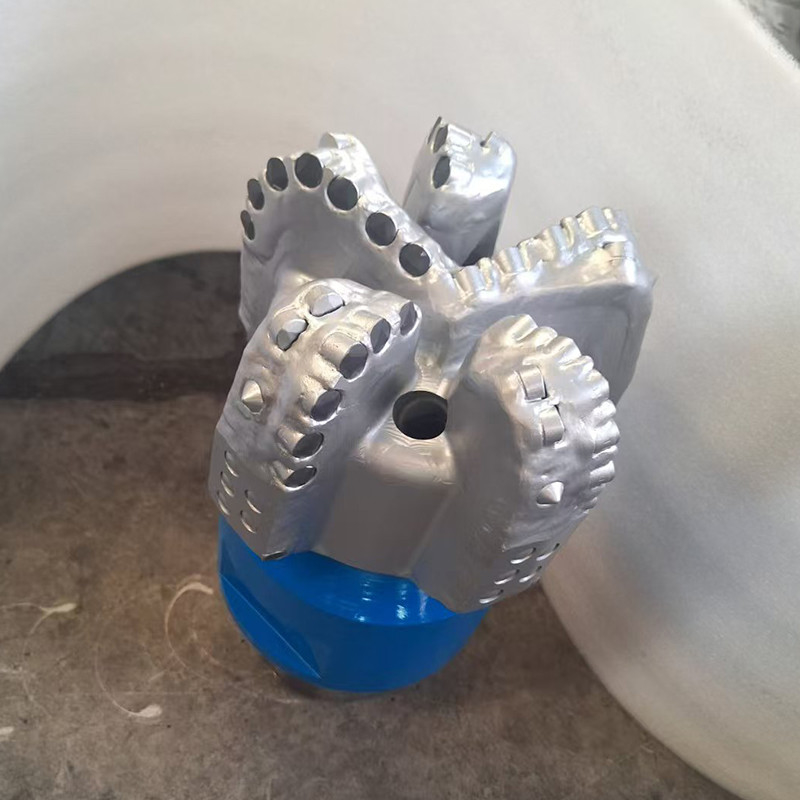

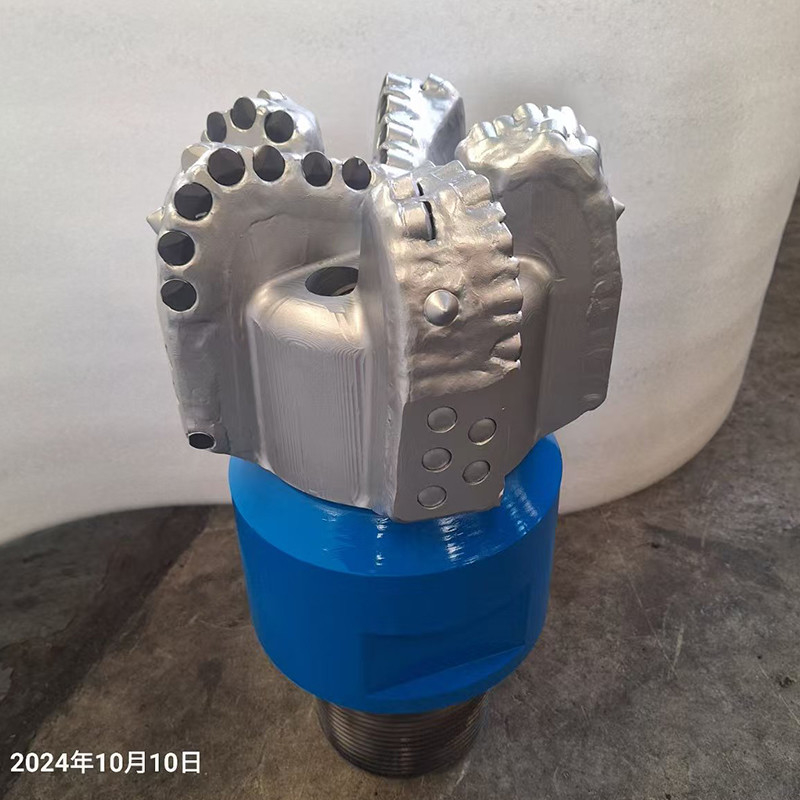

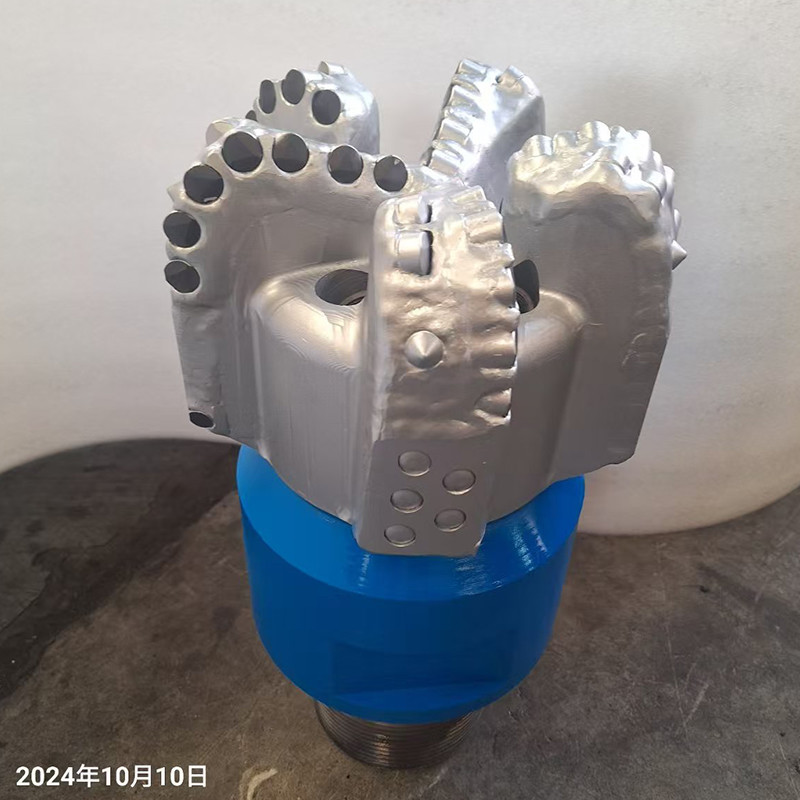

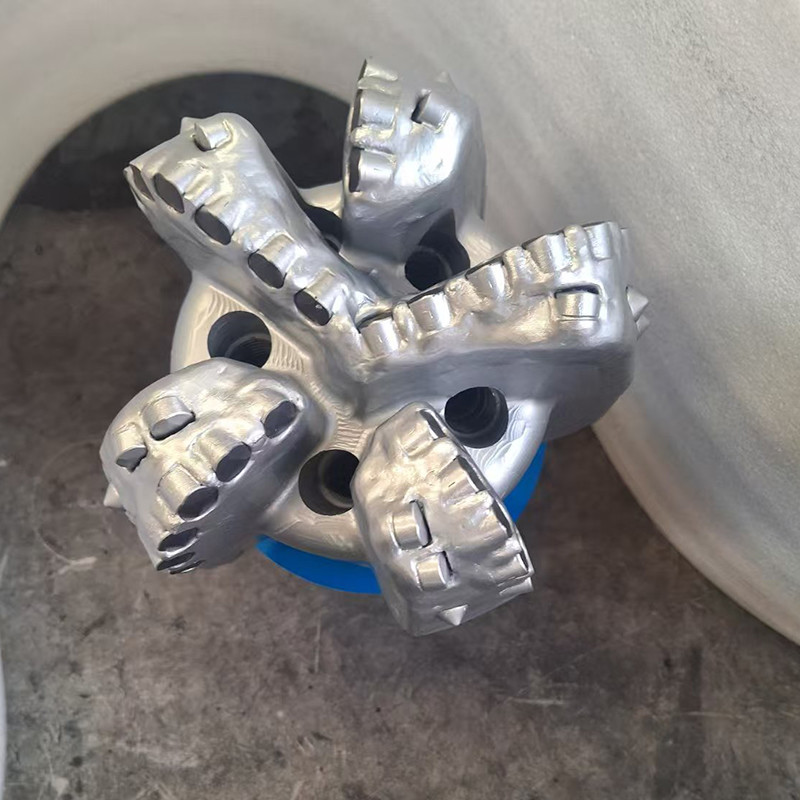

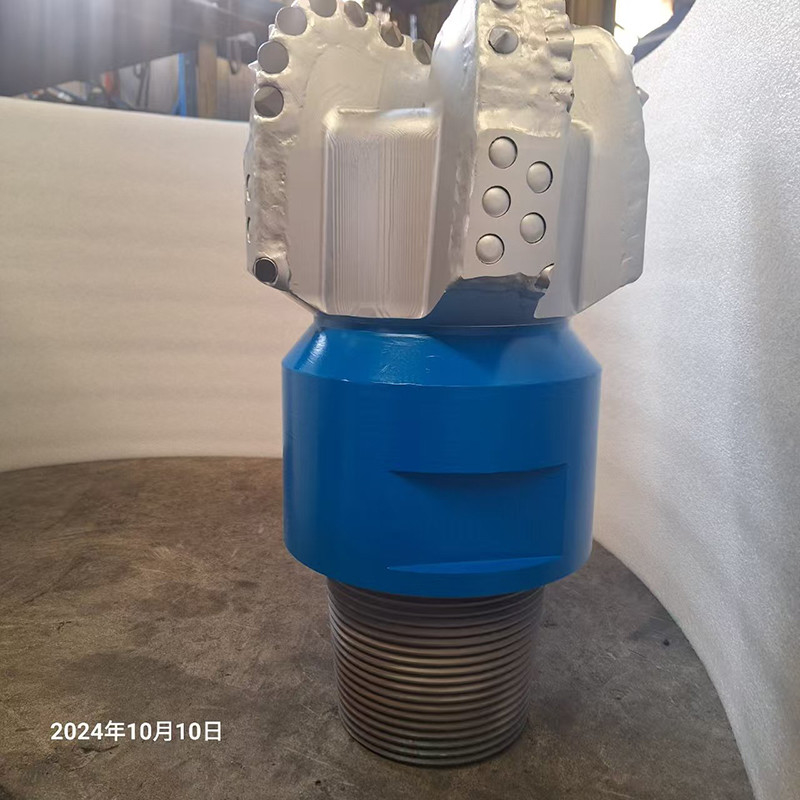

قطعه حفاری چاه الماس 9 1/2 " PDC حفاری چاه نفتی

حفاری نفتی سنگ 9 1/2 " PDC حفاری قطعه ای از الماس ابزار حفاری

1. توضیحات:

علاوه بر ویژگی های اصلی آنها، نوآوری های طراحی و کاربردهای گسترده،حفاری PDC همچنین چندین ویژگی کلیدی دیگر را نشان می دهد که به عملکرد کلی و اثربخشی آنها در صنعت حفاری کمک می کند.

‌ویژگی های بهبود یافته عملکرد:

• ‌مقاومت گرما: دستگاه های برش PDC برای مقاومت در برابر دمای بالای تولید شده در طول عملیات حفاری طراحی شده اند، عملکرد ثابت را تضمین می کنند و خطر خرابی دستگاه برش را به حداقل می رسانند.

• ‌جذب شوک: طراحی منحصر به فرد حفاری های PDC به آنها اجازه می دهد تا شوک و ارتعاشات تولید شده در طول حفاری را جذب و از بین ببرند ، باعث کاهش فرسایش و پارگی بر روی بیت و افزایش عمر آن می شود.

• ‌قابلیت سفارشی سازی:قطعات حفاری PDC می توانند با توجه به شرایط حفاری خاص و تشکیلات سنگی با تغییرات در اندازه، شکل و ترتیب برش برای بهینه سازی کارایی و عملکرد حفاری طراحی شوند.

2مشخصات بیت PDC:

تراشه های الماس پلی کریستال PDC در صنعت نفت و گاز تراشه های PDC نام خود را از تراشه های الماس پلی کریستال استفاده می کنند.یک سوراخ PDC یک سوراخ مجهز به برش الماس صنعتی به جای دندان های فلزی سخت است.

۳. پروفایل قطعه حفاری PDC

حفاری PDC (Polycrystalline Diamond Compact) طراحی شده است، که به عنوان پایه ای برای تجزیه و تحلیل، طراحی و انتخاب حفاری مناسب PDC طراحی شده است.ساختار برش، نوع برش PDC، هندسه بدن بیت و سیستم هیدرولیکی.

دریل های PDC از تراش سنگ برای حفاری استفاده می کنند و شامل چهار بخش اصلی هستند: برش ، ساختار برش ، تیغه ها و بدن بیت.

• ‌دستگاه های برش:به طور معمول به صورت استوانه ای است، با یک لایه نازک از الماس مصنوعی که روی یک بستر کاربید ولترفم قرار گرفته است.یکپارچگی شکل برشگر برای اطمینان از عملکرد قابل اطمینان بیت مطابق با ساختار برش هندسی سه بعدی طراحی شده بسیار مهم است.

• ‌ساختار برش:در حالی که به ظاهر ساده است ، اما اغلب پیچیده ترین بخش طراحی حفاری PDC است. برش ها در ردیف ها ترتیب داده می شوند تا تمیز کردن بهتر زباله های سنگی را تسهیل کنند.هر ردیف در امتداد بالای تیغه ها قرار دارد، که به سمت پایین کشیده شده است، از ساختار برش پشتیبانی می کند و آن را در محل خود نگه می دارد در حالی که ساختار برش را به طور موثر به انتهای رشته حفاری متصل می کند.بین تیغه ها فلوت های تراشه ای وجود داره، که به عنوان کانال برای مایع حفاری برای شستشوی برش حفاری از سطح بیت به عنوان سوراخ حفاری عمل می کنند.

• ‌تیغه ها:تیغه های بلند و تیغه های کوتاه در جفت ها مرتب می شوند و در امتداد جهت شعاعی سوراخ سوراخ می شوند.طراحی تیغه ها و ترتیب آنها نقش مهمی در عملکرد بیت دارد.

• ‌بدن پاره شده‌: می توان آن را به بدن ماتریس و بدن فولاد طبقه بندی کرد. رابط حفاری PDC از فولاد ساخته شده است و در سطح بیرونی به کاربید ولفستم انتقال می یابد.

چهار.دستگاه های برش PDC

قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات

دستگاه های برش PDC در معرض گرمایش و خنک سازی بسیار زیاد در چاه قرار دارند، محیطی بسیار چالش برانگیز.

برش های PDC که تخریب حرارتی کمتری دارند و ثبات حرارتی بیشتری دارند، به طور کلی به ROP بالاتر و مقاومت در برابر لباس افزایش می یابند. بنابراین، بهینه سازی برش مهم است.

5. نوزل های PDC دریل بیت

PDC نوزل های سوراخ کردن کمک می کنند تا منطقه برش را پاک کنند و برش های کامپوزیت الماس پلی کریستال (PDC) را خنک کنند.

قرار دادن موثر این نوزل ها همراه با زاویه ای که در آن قرار گرفته اند نقش مهمی در عملکرد کارآمد برگرفته است.

کانال های مایع همچنین به جای نوزل برای بهبود پاکسازی شاخه ها کمک می کنند.

6قطعات PDC از فولاد

بدن فولادی PDC Bit برعکس بدن ماتریس است. می تواند از تحمل بار ضربه های بالا، اما نرم تر است و فاقد ویژگی های محافظتی است.قدرت و انعطاف پذیری فولاد باعث می شود که بدن های فولادی مقاومت بالایی در برابر ضربه داشته باشند..

اجسام فولادی نسبت به اجسام ماتریس بسیار قوی تر هستند.

یکی از ویژگی های مفید قطعات فولادی این است که می توان آنها را به راحتی چندین بار بازسازی کرد زیرا برش های فرسوده یا آسیب دیده می توانند به راحتی جایگزین شوند.این یک مزیت خاص برای اپراتورها در محیط های حفاری کم هزینه است.

قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتبنابراین بیت قادر به کار با سرعت چرخش بالاتر به طور موثر در تشکیلات تثبیت شده است.
