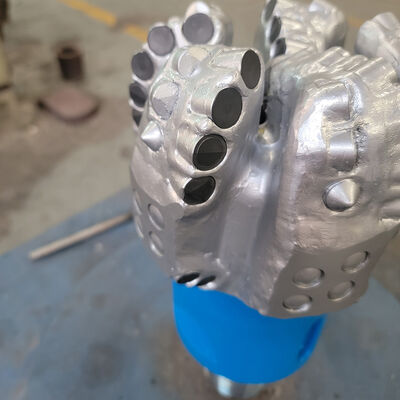

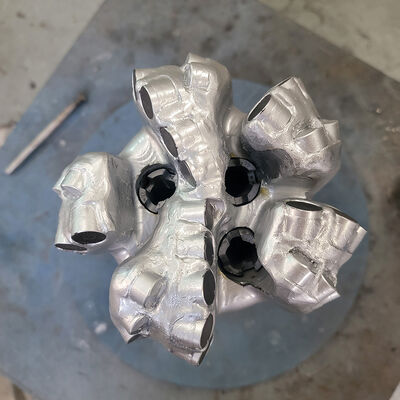

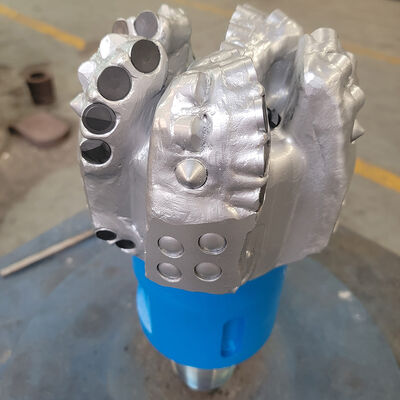

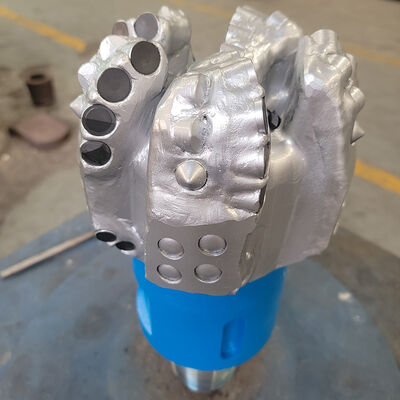

ابزار حفاری چاه نفت 6-1/2 اینچ الماس ثابت PDC
جزئیات محصول
| مواد | الماس و فولاد آلیاژی | صدور گواهینامه API | 7-1548-1 |
|---|---|---|---|
| وزن | حدود 18 کیلوگرم | برنامه | حفاری چاه سنگ |
| رنگ | هر رنگی | برش | Polyrystaline Diamond Compact (PDC) |
| تایپ کنید | مته الماس | درمان سطحی | درج PDC |
| برجسته کردن | 6-1 / 2 اینچ PDC سوراخ,مته الماس بدنه فولادی,ابزار حفاری چاه روغن,steel body diamond drill bit,oil well drilling tool |
||
توضیحات محصول
چاه نفت 6-1/2 اینچ الماس ثابت PDC حفاری قطعه ای از ابزار حفاری
1. توضیحات:
قطعه حفاری PDC بالاترین ابزار حفاری از ابزار حفاری سوراخ است. قطعه حفاری PDC باید از تشکیلات سنگی همگن استفاده شود که می تواند بهترین عملکرد را داشته باشد.
در این مورد، دریل ها مدل های مختلف دارند، اما زمانی که دریل های PDC را انتخاب می کنید، باید به عوامل کلیدی برای انتخاب دریل های PDC توجه کنید:
-
تراکم و اندازه دندان برش: سخت بودن شکل گیری را مطابقت دهید. تراکم بالا برای دوام، کم برای سرعت؛ دندان های بزرگ برای لایه های نرم، کوچک برای سخت.
-
پروفایل بیت: مسطح برای حفاری عمودی، مخروطی برای جهت دهی، برای تشکیلات متقابل.
-
نوع تیغه: راست برای لایه های سخت، مارپیچ برای نرم و متوسط، مخلوط برای شرایط پیچیده.
2مشخصات:
بیت های PDC مانند S516 یا M516 با یک بدن فولادی 6 تیغه یا ماتریس و یک برش اصلی 16 میلی متر مشخص می شوند. کد IADC نشان می دهد که آیا بیت مناسب برای سخت ،شکل های نرم یا پروفایل های خاصبنابراین IADC S323 دارای میانگین های مختلف از حفاری PDC برای تشکیل نرم یا سخت، اندازه برش و پروفایل است.
| مشخصات | |
| اندازه: | 6-1/2 اینچ (165.1 میلی متر) |
| نوع بدنه حفاری: | بدن فولادی |
| شمشيرها: | 5 |
| تعداد نوزل ها: | 3 |
| اتصال API (در): | 3-1/2" REG |
| طول گج (In): | 1.5 |
| پارامترهای عملیاتی | |
| وزن بر روی بیت (KN): | 9 تا 67 |
| محدوده RPM ((دوره): | 100 دکه |
| نرخ جریان ((lps): | 11- 15 LPM |
| تورک مخلوط ((KN): | 9.5 - 12.2 KN.M |
۳. پروفایل قطعه حفاری PDC

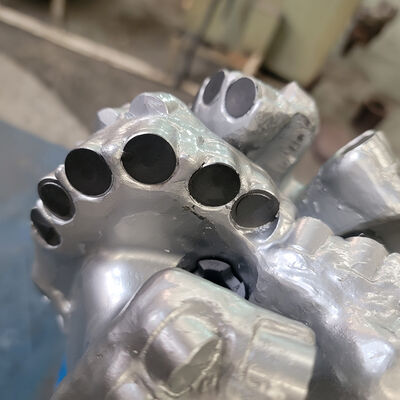

چهار.دستگاه های برش PDC
در قلب حفاری ، برش های کامپوزیت الماس پلی کریستالین (PDC) وجود دارد که مستقیماً با سنگ درگیر می شوند و عمدتاً از عمل برش برای حذف استفاده می کنند.در محیط سخت چاه، دستگاه های برش PDC از چرخه های گرم و خنک کننده مکرر رنج می برند که چالش های قابل توجهی را ایجاد می کند.
برش های PDC با ثبات حرارتی بهبود یافته و تخریب حرارتی کاهش یافته عملکرد بهتری دارند، که منجر به نرخ نفوذ بالاتر (ROP) و مقاومت در برابر لباس بهتر می شود.بنابراین بهینه سازی این ماشین ها برای به حداکثر رساندن کارایی بسیار مهم است..
5. نوزل های PDC دریل بیت
PDC نوزل های سوراخ کردن کمک می کنند تا منطقه برش را پاک کنند و برش های کامپوزیت الماس پلی کریستال (PDC) را خنک کنند.
قرار دادن موثر این نوزل ها همراه با زاویه ای که در آن قرار گرفته اند نقش مهمی در عملکرد کارآمد برگرفته است.
کانال های مایع همچنین به جای نوزل برای بهبود پاکسازی شاخه ها کمک می کنند.
6قطعات PDC از فولاد
بدن فولادی PDC Bit برعکس بدن ماتریس است. می تواند از تحمل بار ضربه های بالا، اما نرم تر و فاقد ویژگی های محافظ است.قدرت و انعطاف پذیری فولاد باعث می شود که بدن های فولادی مقاومت بالایی در برابر ضربه داشته باشند..
اجسام فولادی نسبت به اجسام ماتریس بسیار قوی تر هستند.
یکی از ویژگی های سودمند قطعات فولادی این است که می توان آنها را به راحتی چندین بار بازسازی کرد زیرا برش های فرسوده یا آسیب دیده می توانند به راحتی جایگزین شوند.این یک مزیت خاص برای اپراتورها در محیط های حفاری کم هزینه است.
ظرفیت مواد و رعایت استاندارد
| API | آی اس او | ASM | NACE |
| مشخصات API 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
مواد فولادی دریل بِیت PDC استایل ساختاری آیسی 4145H است.
AISI 4145H: این فولاد ساختاری است که به طور خاص برای ابزار حفاری نفت، به ویژه برای ساخت لوله های حفاری سنگین استفاده می شود.فولاد AISI 4145H دارای مقاومت و سختی خوب است، می تواند در محیط های فشار بالا و دمای بالا مقاومت کند و برای عملیات حفاری چاه های عمیق و فوق عمیق مناسب است 45.
مواد ترکیب شده:
| ترکیب | C ((%) | Si ((%) | Mn ((%) | P ((%) | S ((%) | Cu ((%) | Cr ((%) | V ((%) | م ((%) | % | Ti ((%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
